Lineer motorlar için yüksek hızlı ölçüm

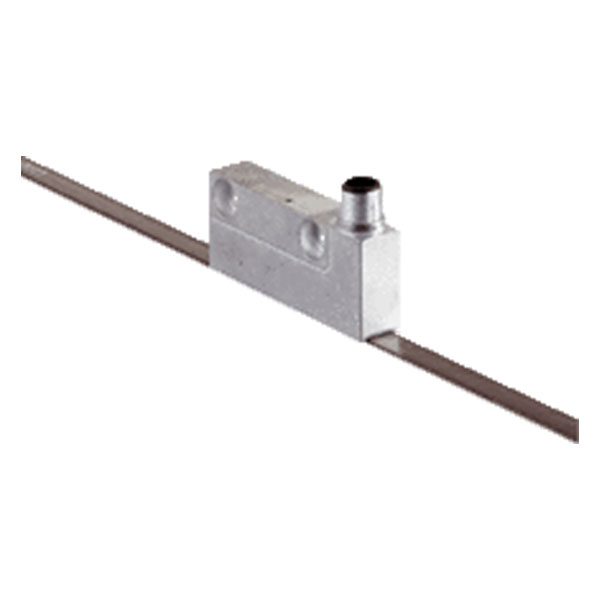

Hassasiyet, hız, dinamik, dayanıklık ve yüksek denetim kalitesi gibi özellikler başta olmak üzere, bu gibi kullanımlar tahrik tekniği alanında uygulanan High-End uygulamalarında önemli bir rol oynar. Lineer ölçüm sistemi TTK70 sadece tüm bu özellikleri sağlamakla kalmıyor, aynı zamanda çok kompakt bir HIPERFACE® arayüzlü Motor-Feedback sistemi oluşturuyor. Manyetik fonksiyon prensibi, büyük ölçüm uzunluğu ve çok yüksek çözünürlük, lineer motorların mutlak pozisyon algılaması konusunda çok yönlü kullanım olanaklarına imkan tanıyor.

TTK70, içerisinde en gelişmiş teknolojilere sahip sensörler ve değerlendirme teknolojileri barındırıyor. Ölçüm seviyesine göre tasarlanmış sensör platini Hall sensörleri ile donatılmış iki paralel hat üzerinde bulunuyor. Manyetik bandın artımsal ve mutlak bileşenine göre düzenlenmiştir.

Çalışma esnasında pozisyon değerlerinin mutlak bir şekilde hesaplanması için okuyucu kafa Manchester kodlaması aracılığıyla lineer motorun başlatılmasıyla birlikte mutlak başlangıç pozisyonunu algılar. Daha sonra manyetik hattın veya sinüs/cosinüs sinyallerin artımsal pozisyonu yardımıyla tahrikin diğer tüm nominal pozisyonları belirleniyor.
